 PE4H (PCIe的被動適配器)



商品概要:

設計PE4H是為了讓筆記型電腦能外接PCI Express16X擴充卡,外接的方式可以是ExCard或mPCIe或PCIe1X接頭。此適配器允許您使用您現有的PCI-E16X卡在筆記本電腦測試。



PE4H ver 2.4



組合圖

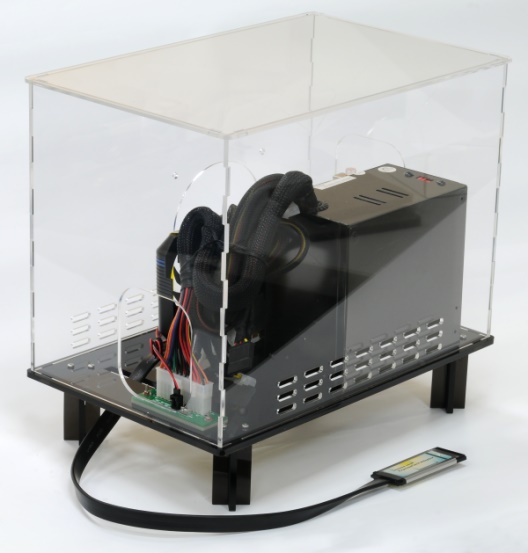

選購品: DIY BOX v1.0 (透明壓 克力組裝盒) ,只支援 PE4H V2.4a / PE4L V2.1
*Installation Guide(安裝指南)
内部尺寸: 32 x 20 x 23 (cm)
外部尺寸: 34 x 22 x 31 (cm)  * H包含6cm脚



    產品特點

  • PE4H-EC2C 允許用戶透過ExpressCard插槽來測試PCI Express附加卡上。
  • PE4H-PM3N 允許用戶透過mini PCI Express插槽來測試PCI Express附加卡。
  • PE4H-HP1A 允許用戶透過PCI Express 1x插槽來測試PCI Express附加卡。
  • 傳輸纜線長度:
    Type A
    PE4H-EC060A / PE4H-PM060A / PE4H-HP060A Length 60cm
    以下訂製品請與我們的中國聯絡處洽詢.
    PE4H-EC030A / PE4H-PM030A / PE4H-HP030A Length 30cm  訂製品
    PE4H-EC100A / PE4H-PM100A / PE4H-HP100A Length 100cm 訂製品
    PE4H-EC150A / PE4H-PM150A / PE4H-HP150A Length 150cm 訂製品
    PE4H-EC200A / PE4H-PM200A / PE4H-HP200A Length 200cm 訂製品
    PE4H-EC300A / PE4H-PM300A / PE4H-HP300A Length 300cm 訂製品
    PE4H-EC400A / PE4H-PM400A / PE4H-HP400A Length 400cm 訂製品
    PE4H-EC500A / PE4H-PM500A / PE4H-HP500A Length 500cm 訂製品


    系統需求

  • Windows 7, XP (蘋果電腦不兼容)
  • Linux
  • 筆記型電腦須有ExpressCard插槽,或 mini PCIe插槽
  • 電源供應器(ATX或直流電源)
  • PCIe 顯示卡 (PCIe 1.0, 2.0, or 2.1)


    注意:

  1. PE4H的PCIe 1x 頻寬的限制,來自於ExpressCard和mPCIe規範的適配器。
  2. PE4H是為針對工程試驗所設計製造,故不建議家庭或辦公室使用。
  3. 基本上PCIe附加卡是為桌上型電腦所設計,我們無法保證它與你的筆記本電腦的相容性。PE4H可否在您的機器正常使用,
    取決於作業系統版本,筆記型電腦的BIOS,設備驅動程式等。
  4. 電腦的記憶體不足,會使PCIe 16x顯卡無法獲得足夠的資源分配,造成你的筆記型電腦不能正常工作。
  5. 有關更多的圖形顯示卡的適用經驗。請造訪這個 網站.


PE4H ver2.4 12V/5V/3.3V 電流限制
  DC15~20V輸入 軟碟 12V/5V輸入 ExCard 3.3V輸入
PCIe 12V 12V/3A (最大) 12V/6A (最大) 12V/0A
USB 5V 5V/1.5A (最大) 5V/1.5A (最大) 5V/1A (最大)
PCIe 3.3V 3.3V/3A (最大) 3.3V/3A (最大) 3.3V/1.3A (最大)



  • PE4H-EC2C
  • PE4H-PM3N
  • PE4H-HP1A
PE4H-EC2C ver2.4
售價: USD 182.
PE4H
(PCIe的被動適配器) x1
EC2C
( Express卡轉換的端口連接器) x1
Y19-H02-100
(PCIe傳輸電纜線 100cm) x1
Y04-V01-015
(5V/12V 電源線) x1




  • EC2C
  • PM3N
  • HP1A
  • Y19-H02-030
  • Y19-H02-060
  • Y19-H02-100~500
EC2C
售價: USD 40.

EC2C
( Express卡轉換的端口連接器)
PM3N
售價: USD 40.

PM3N
(mPCIe卡轉換端口連接器) x1
螺絲 x2
HP1A
售價: USD 40.

HP1A
(PCIe1x被動介面卡) x1

Y05-U08-060
(Dupont 5PIN 到 Dupont 5PIN USB 傳輸電纜線) x1
Y19-H02-030
售價: US$ 8
Y19-H02-030
(PCIe傳輸電纜線 30cm) x1
Y19-H02-060
售價: US$ 11
Y19-H02-060
(PCIe傳輸電纜線 60cm) x1




Item / 項 目
PE4L
ver1.5
PE4L
ver2.1
PE4H
ver2.4
PE4H
ver3.2
USB interface
USB介面
USB インターフェース
USB2.0
USB2.0
USB2.0
USB2.0
PCIe interface
PCIe介面
PCI Expressインターフェース
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
16x
PCIe Spec/Speed
PCIe規格/速度
PCIe規格・速度
Gen1/2.5Gbps
Gen2/5Gbps
Gen1/2.5Gbps
Gen2/5Gbps
3.3V power switch protect your host
3.3V的電源開關,保護你的主機
3.3V電源保護(ホストへの逆流防止)
Yes

有り
Yes

有り
Yes

有り
Yes

有り
12V power fuse Trip current (Itrip)
12V電源保險絲跳閘電流
12V 電源切断電流値(Itrip)
No
不支持
非対応
10A
10A
10A
Custom PCIe external cable support
自定義外部的PCIe電纜支援
専用PCIe外部電源ケーブル(最大値)
30cm, 100cm
60cm
30cm, 100cm
60cm
Power LED
電源LED
3V LED
3.3V電源LED
3V LED
3.3V電源LED
PERST#,12V,5V,3V
PERST#用LED
電源LED
(12V,5V,3.3V)
PERST# ,3V
PERST#用LED
電源LED
(3.3V)
5V USB power from expresscard
來自ExpressCard 的5V USB電源
USBバスパワー (5V)
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or ATX 24pin connector
DC插口或ATX連接器
DCジャックor
ATX 電源コネクタ
12V power from external DC jack
外部直流12V電源輸入插孔
DCジャック外部電源入力
(内部12V電源)
DC12V
DC12V
DC15~20V
DC15~20V
12V power from PSU (floppy power)
軟碟12V電源連接器輸入功率
ロッピー電源コネクタによる12V
電源入力
Yes

有り
Yes

有り
Yes

有り
No
不支持
非対応
DC 19V to 12V
直流19V至12V
19V入力-12V変換
No
不支持
非対応
No
不支持
非対応
12V/3A
19V/3A
12V to 5V
12V輸入5V的轉換
12V入力5V変換
No
不支持
非対応
No
不支持
非対応
5V/1.5A
5V/1.5A
5V to 3.3V
5V輸入3.3V的轉換
5V入力-3.3V変換
3.3V/3A
3.3V/3A
3.3V/3A
3.3V/3A
PERST# delay switch
延時開關
PERST# 遅延変換スイッチ
0秒, 7秒
0秒, 0.5秒, 7秒
0秒, 7秒, 15秒
0秒, 9.8秒, 15秒
PCBA Dimension
外型尺寸
本体外形寸法
64.05x46.55mm
64.05x46.55mm
185.25x36mm
139.60x150.00mm


文件下載
PE4H ver2.4 簡介   Taiwan   Taiwan 2 Mirror   China Mirror
PE4H ver2.0a 使用手冊   Taiwan   Taiwan 2 Mirror   China Mirror
比較表   Taiwan   Taiwan 2 Mirror   China Mirror
