P12S-P12F
M.2 (NGFF) : Socket 3 PCIeX4 (KeyB/B+M) – Socket 2 PCIe x1 WWAN (Key A+E)アダプタ





Brief Taiwan 1 Taiwan 2 China
Selection Guide Taiwan 1 Taiwan 2 China
Buy It Now


概要

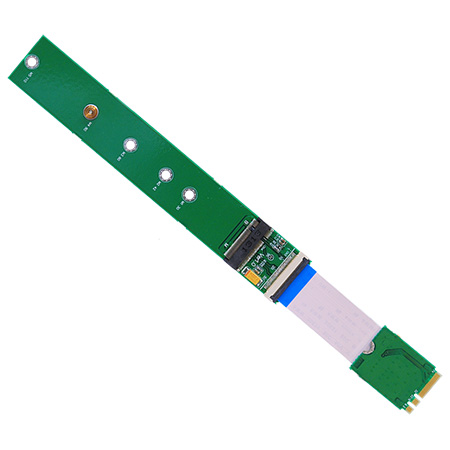

P12S-P12F(M2XL12)は、M.2 Socket 2/PCIe X1orX2に対応したPCIe接続M.2 (NGFF)モジュールを、M.2 Socket 2 PCIe x1 WWANモジュール用のスロットで利用するための試験用アダプタです。
例えばM.2タイプのKeyBのPCIe 接続M.2モジュールを、intel 7260等のM.2タイプの無線LANモジュール等が搭載されているWWAN用のM.2スロットで利用することが可能です。
厚さ0.1mmのフレキシブルフラットケーブル(FFC)を採用し、狭い隙間を通すなど、ケーブルおよびM.2モジュールの配置を柔軟に対応できます。
M.2タイプの PCIe X1/X2モジュールに対しては、KeyBもしくはKeyB+Mに対応したエッジコネクタで、サイズは22110, 2280, 2260, 2242, 2230の全規格に対応します。
PCIe WWAN用のM.2スロットに対しては、サイズが2230で、KeyAおよびKeyEのどちらにも対応します。
これまでの経験を元に信号の減衰が最小限なるように考慮されています。

特に開発・生産現場での工数と時間を削減する目的で設計されており、M.2スロットやM.2 PCIe SSDの試験等の強力な治具としてご利用いただけます。



    機能一覧


  • KeyAとKeyEの2230サイズのPCIeタイプM.2スロットに装着、KeyBもしくはKeyB+MのPCIeタイプM.2モジュールを搭載可能。
  • M.2モジュール: すべてのサイズに対応
  • 厚さ0.1mmのフラットフレキシブルケーブル(FFC)
    =柔軟な配置が可能
  • 専用ドライバ不要: M.2モジュールのドライバがあれば使用可能



    仕様一覧


  • M.2 Specification Revision 0.9準拠
  • 対応M.2モジュール:
    寸法 : 2230, 2242, 2260, 2280, 22110
    Key : B およびKey B+M
  • 対応 M.2 スロット:
    寸法: 2230, Key A および Key E

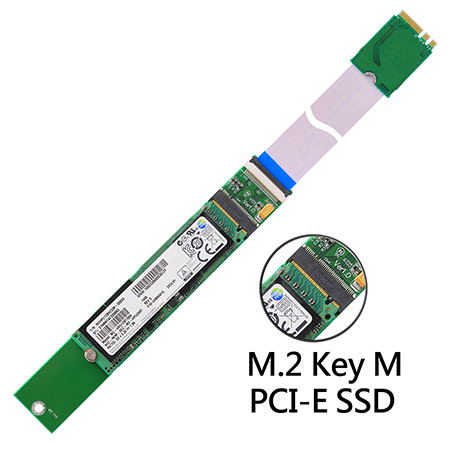

  • M.2 Key M PCIe SSDモジュール対応
  • M.2無線LANスロット対応

    注意事項:

  • SATAタイプのSSDはサポートしません。
  • PCIe対応KeyAもしくはKeyEのM.2スロットのみで動作します。PCIeをサポートしないM.2スロットや、異なるKey (Key B, Mなど)M.2スロットでは動作しません
  • PCIe X4対応のM.2 SSDモジュールを利用しても、エッジコネクタ側がPCIe X1のため、速度が低下します。
  • ケーブルがより長くなるほど、より互換性が低下しやすくなります。

同梱品一覧


P12S-P12F
販売価格: USD 80.
P12S x1
P12F x1
FFC0536P-010B (FFC cable 10cm) x1
FFC0536P-020B (FFC cable 20cm) x1
FFC0536P-030B (FFC cable 30cm) x1
専用平ネジ x2

P12S-P12F-M
販売価格: USD 80.
P12S x1
P12F-M x1
FFC0536P-010B (FFC cable 10cm) x1
FFC0536P-020B (FFC cable 20cm) x1
FFC0536P-030B (FFC cable 30cm) x1
専用平ネジ x2
