概要

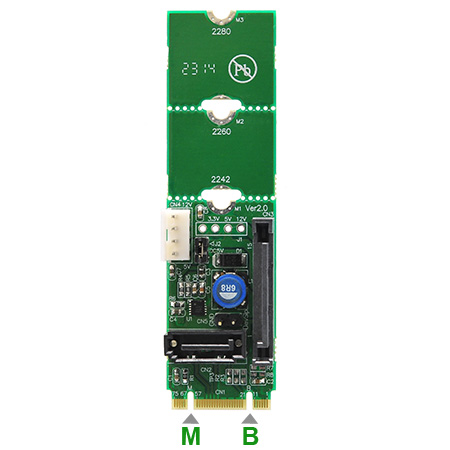

M2S是M.2 Socket 2 的SATA連接器。此模組可以讓SATA設備通過標準SATA接口和電源電纜連接M.2插槽。 M2S支援M.2插座2型2242-D2-BM的SATASSD硬碟。 SATA接口，支援標準硬碟SATA 7PIN 數據信號和15pin的電源輸出。 電源輸出有兩種模式，可使用SATA15pin或 3.3V/5V/ 12V外接電源輸入模式， 3.5"的SATA設備使用5V和12V輸入的4pin FDD電源接頭自行供電。 支援3.3V和5V的2.5“SATA設備無需外接電源輸入。 M2S是M.2 SATA SSD插槽實驗測試最好的解決方案。

注意事項

---

• M2S是工程測試工具。不適合在家中或辦公室使用。
• 目前M2S符合0.7版本規範。在將來新的版本硬碟可能會有所不同產品規格。
• 產品僅支援 M.2-Socket2-B+M-2242SATA SSD插槽，不能支援其他型式SSD，如MiniCard（mPCIe）的mSATA SSD 或Eee PC SSD，蘋果MacBook Air的SSD卡等。
• 只支援SATA界面。其他的界面（如PCIe或USB）或 Key A 或 Key E 是不支援的。
• 於外部電源輸入模式，J2開關switch必須是OPEN開放式，用以禁用板上DC-DC5V輸出。否則，DC-DC5V輸出和4pin FDD 5V輸入可能會相互干擾。

包裝內容

M2S 售價: USD 100.
M2S (M.2 Socket 2 的SATA連接器含電源) x1	Y07-S04-040 (SATA3 傳輸線 40cm) x1	Y15-S02-015 (SATAM-Y-SATAF電源線) x1	Y02-D01-060 (杜邦2針纜線) x1
Y04-V01-015 (5V/12V 電源線) x1	平頭螺絲 x1
