    R5y 系列
PCIe x1, x4, x16, M.2 KeyM / A+E, mPCIe (mini PCIe), U.2 (SFF-8639) PCIe extender x16 gen3 ribbon riser card cable twin axial high bandwidh flexible 8Gpbs 164pin adapter jumper



概要


R5y 系列是一款 PCIe x16 金手指頭端的各式延伸板, 它可適應於 PCIe x1, x4, x16, M.2 Key M / A+E, mPCIe (mini PCIe), U.2 (SFF-8639) 共7種連接器的轉接,達到不同插槽端的延伸或轉接需求。

高品質電纜提供PCIe Gen3 8Gbps高速穩定數據傳輸,每個PCIe通道可雙向16Gpbs(16GT /秒)速率傳輸,無信號衰減,R5y系列提供您一個簡單且靈活的完整解決方案。


R5y 系列對照表 : Rxy, x=5 , 頭端= M.2 Key A E 2230 金手指連接器

頭端 (x)
x 編碼= 1

後端插座 (y)
y 編碼= 1~7

描 述

x 編碼= 5

M.2 Key A+E 2230

PCIe x1







xxx
y 編碼= 1
R1F / R1R / R1L
PCIe x1 開口插槽 R51 : R51zz-nnn
y=1: PCIe x1
* 開口插座可用 x4, x8, x16
* zz = SF, SR, SL
R51SF, R51SR, R51SL
y 編碼= 2
R2F / R2R / R2L
  PCIe x4 開口插槽 R52 : R52zz-nnn
y=1: PCIe x4
* PCIe x1 連接
* 開口插座可用 x8, x16
* zz = SF, SR, SL
R52SF, R52SR, R52SL
y 編碼= 3
R3F / R3R / R3L

PCIe x16
R53 : R53zz-nnn
y=3: PCIe x16
* PCIe x1 連接
* Retention for zz=SR & SL only
* zz = SF, SR, SL
R53SF, R53SR, R53SL
y 編碼= 4
R4F

M.2 Key M 2280
R54 : R54zz-nnn
y=4: M.2 Key M 2280
* PCIe x1 連接
* zz = SF >> R54SF
y 編碼= 5
R5F


M.2 Key A or E 2230
*for Key E to Contact Sales

R55 : R55zz-nnn
y=5: M.2 Key A or E 2230
* PCIe x1 連接
* For M.2 Key A modules
* zz = SF >> R55SF
y 編碼= 6
R6F
  mPCIe R56 : R56zz-nnn
y=6: mPCIe (mini PCIe)
* PCIe x1 連接
* zz = SF >> R56SF
y 編碼= 7
R7F
  U.2 (SFF-8639) R57 : R57zz-nnn
y=7: U.2 (SFF-8639)
* PCIe x1 連接
* zz = SF >> R57SF
* zz: Connector Type 插槽型式: Straight 直式(SF), Right angles 右轉直角 (SR), Left angled 左轉直角 (SL), Dual Edge 兩端金手指連接器(SS)
* nnn: Cable Length 連接線長度 (cm), Standard 標準 nnn=015, 15cm (6 inch)

R5y 系列
對照表
Receptacle 後端
R1R R1L R1F R2R R2L R2F R3R R3L R3F R4F R5F R6F
Header
頭端
R5S R51SR R51SL R51SF R52SR R52SL R52SF R53SR R53SL R53SF R54SF R55SF R56SF

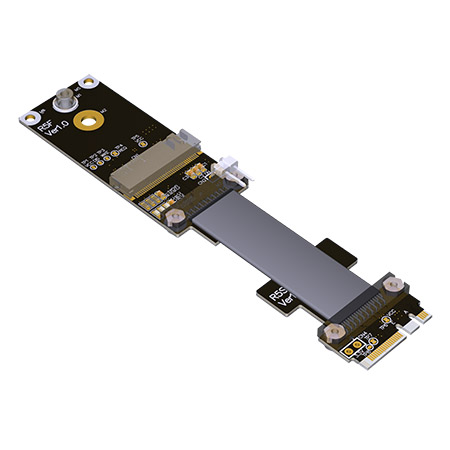

前端: R5S
後端: R5F
料件名稱: R55SF





        規格說明


  • 最大速度:
    PCIe Gen3 8Gbps. 雙向每個PCIe通道 2.0GB/sec (16Gpbs , 16GT/sec) , PCIe Gen2 (5Gbps) & PCIe Gen1 (2.5Gbps) 相容性.
  • 頭端(公):M.2 Key A+E (PCIe x1)
  • 插座端 (Female) Connector:
    PCIe x1, x4, x16, M.2 Key M / A+E, mPCIe (mini PCIe), U.2 (SFF-8639)
  • 連接線長度:
    標準 (015) = 15cm (6inch), 訂製長度 for 1~999cm (001~999)
    * 準則: PCIe Gen3 8Gbps max 24 inch (60cm)
  • 線材形式:
    Flat, Twin Axial, Thickness=1.4mm (1/16 inch) Width=9mm (3/8 inch)
  • 顏色: 黑色 Black
  • 插槽型式:
    Straight 直式(SF), Right angles 右轉直角 (SR), Left angled 左轉直角 (SL), Dual Edge 兩端金手指連接器(SS)

        要點說明


  • 連接線品質:
    Stable PCIe Gen3 8Gbps or higher with high quality Axial Cable
  • Cable Flexibility:
    Highly-routable, foldable, flexible
    Thickness=1.4mm (1/16 inch) Width=9mm (3/8 inch)
  • 連接線長度:
    標準 (015) = 15cm (6inch), 訂製長度 for 1~999cm (001~999)
    * Contact sales for customize: sales@bplus.com.tw
  • PCB 品質:
    高頻和低衰減耐用材料。
  • 連接器品質:
    Taiwan Made high quality for PC server / mother board.
  • 焊點保護:
    用PCB、螺栓和螺母固定,以防止PCB電纜焊點的撕裂和短路。

Web-shop


R51SF-015A     Unit price: USD 60


PCIe x1
R51SR-xxx

PCIe x4
R52SF-xxx
R56SF-030A v1.0
Unit price:
USD 60


M.2 Key M 2280
R54SF-xxx

M.2 Key A E 2230
R55SF-xxx





相關產品


R1y Series
R3y Series
R4y Series
R6y Series

Customized Rxy Series Extender Board

Series Product # Header (x) =1~7 Receptacle (y) = 1~7
R1y R1yzz-nnn 1: PCIe x1 1: PCIe x1 Edge Free for x4, x8, x16

2: PCIe x4 Edge Free for x8, x16

3: PCIe x16

4: M.2 Key M

5: M.2 Key A+E

6: mPCIe (mini PCIe)

7: U.2 (SFF-8639)
R2y R2yzz-nnn 2: PCIe x4
R3y R3yzz-nnn 3: PCIe x16
R4y R4yzz-nnn 4: M.2 Key M
R5y R5yzz-nnn 5: M.2 Key A+E
R6y R6yzz-nnn 6: mPCIe (mini PCIe)
R7y R7yzz-nnn 7: U.2 (SFF-8639)

PCIe-Cable Adapter part-number and product name example:

R11SF020A    PCIe 1x Extender cable=20cm
R22SS050A    PCIe 4x Jumper cable=50cm
R33SR030A   PCIe 16x Right Angle Adapter cable=30cm
R47SF015A  U.2 NVMe SSD to M.2 Key M Adapter cable=15cm
Rxy 系列
對照表
Header 前端
R1S R2S R3S R4S R5S R6S R1F R2F R3F


後端

R1R R11SR R21SR R31SR R41SR R51SR R61SR
R1L R11SL R21SL R31SL R41SL R51SL R61SL
R1F R11SF R21SF R31SF R41SF R51SF R61SF R11FF
R2R R12SR R22SR R32SR R42SR R52SR R62SR
R2L R12SL R22SL R32SL R42SL R52SL R62SL
R2F R12SF R22SF R32SF R42SF R52SF R62SF   R22FF
R3R R13SR R23SR R33SR R43SR R53SR R63SR
R3L R13SL R23SL R33SL R43SL R53SL R63SL
R3F R13SF R23SF R33SF R43SF R53SF R63SF     R33FF
R4F R14SF R24SF R34SF R44SF R54SF R64SF
R5F R15SF R25SF R35SF R45SF R55SF R65SF
R6F R16SF R26SF R36SF R46SF R56SF R66SF
R7F R17SF R27SF R37SF R47SF R57SF R67SF
R1S R11SS
R2S   R22SS
R3S     R33SS


前端: R1S
後端: R1R
料件名稱: R11SR
